במות הרמה לבדיקת מבנים: המדריך המקצועי לביקורות בגובה

רוב ביקורות המבנה שנראות כ'בדיקה ויזואלית' מחייבות גישה פיזית לנקודות שלא נגישות ברגל. מהנדס ביקורת מבנים שמגיע לאתר עם לוח ממצאים ועט יודע את זה היטב: ראיה מרחוק מלמדת על מה שקיים, לא על מה שמסתתר. סדק בחיפוי חיצוני, קורה שמראה שחיקה, חיבור מסגרת שהחל להתרופף, כל אלה דורשים נגיעה ממרחק אפס. במות הרמה לבדיקת מבנים אינן רק כלי גישה, הן כלי ביקורת לכל דבר.

מה דורשת ביקורת מבנה מבחינת גישה פיזית

תקן ישראלי ת"י 931 ורמות הביקורת

ביקורת מבנה מקיפה אינה מסתיימת בהליכה מסביב לבניין עם מצלמה. תקנות ביקורת מבנים ותקן ישראלי ת"י 931 מגדירים רמות ביקורת שונות, וברמות הגבוהות מהן נדרשת גישה לרכיבים קונסטרוקטיביים עצמם: חיפויים חיצוניים, מרזבים ואלמנטים מוגבהים, תקרות גלויות, קורות ייחודיות ורכיבי גג. כל נקודה שנמצאת מעל גובה האדם דורשת פיגום, סולם, או גובה מבצעי מתאים לפי המשימה.

הבעיה עם סולמות היא שהם עובדים נקודה אחת בכל פעם. מהנדס שעוקב אחרי קו חיפוי אורכי בגובה 8 מטר יאלץ להוריד את הסולם, להזיז אותו, לטפס מחדש, ושוב. זה לא רק זמן שהולך לאיבוד, זה גם מגביל את יכולת ההשוואה הרצופה: ביקורת טובה דורשת מבט רציף לאורך קו שלם, לא סדרת צילומים מבודדים. בגישה כזאת פוספסים ממצאים.

גובה הביקורת קובע את הציוד הנדרש

בניינים בגובה עד 6 מטר ניתנים לסקירה מדרגות או סולמות בטוחים, אבל בגובה 8, 10, 12 מטר ומעלה המצב שונה לחלוטין. ביקורת מבנה שמתעדת ממצאים בגובה 10 מטר ומעלה ללא ציוד גישה מקצועי היא ביקורת לא שלמה. הפתרון שמהנדסי מבנים מנוסים עוברים אליו הוא הפעלת בימת הרמה מפרקית, שמאפשרת גישה לנקודות מרובות במסלול ביקורת אחד, ברמת שליטה שסולם לא יכול לספק.

חיפוי חיצוני: הזרוע המפרקית כאמצעי סיור ובדיקה

מדוע זרוע מפרקית עדיפה לביקורת חיפוי

חיפוי חיצוני של בניין הוא אחד מאזורי הביקורת הקריטיים ביותר. אריחים, פנלים, טיח, חיפוי אבן או קרמיקה, כל אלה חשופים למחזורי חום וקור, לחות, עומסי רוח, ולתנועות קונסטרוקטיביות שמצטברות לאורך שנים. ממצא שלא מתועד בזמן עלול להגיע לשלב של נפילת אלמנטים, שזה כבר סיכון בטיחותי של ממש.

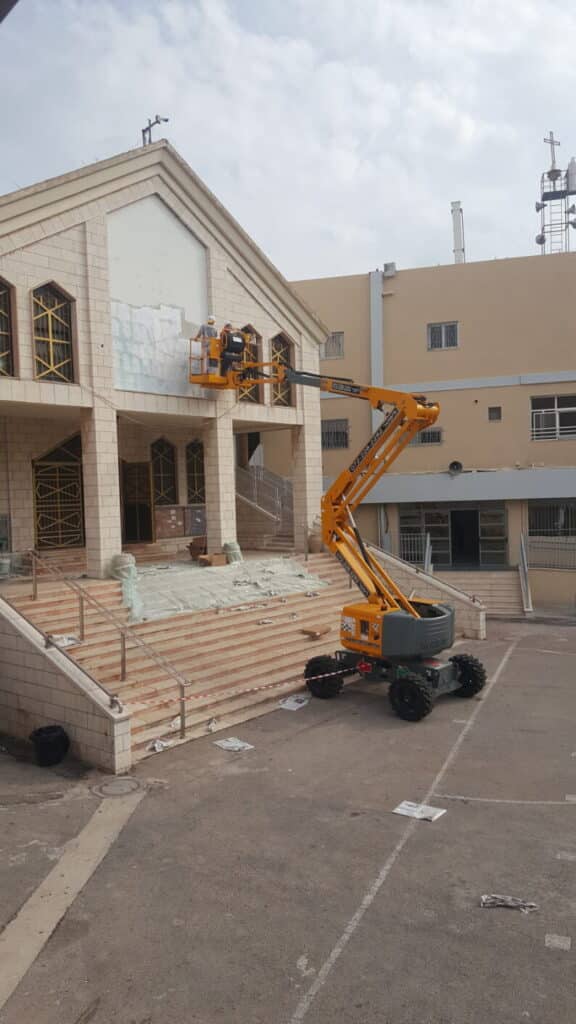

הדרישה המעשית מביקורת חיפוי חיצוני: לעמוד פיזית מול פני הקיר, לטפוח, לבחון חיבורים, לצלם ממרחק 20-30 ס"מ. זה בדיוק מה שזרוע מפרקית מאפשרת. Haulotte HA15IP זרוע 15 מטר של ליפטר, לדוגמה, מגיעה לגובה עבודה של 15 מטר עם יציאת מפרק אופקי של 8.65 מטר. המשמעות: המהנדס יכול לעמוד מול קיר אנכי ולנוע לאורכו ברצף, מבלי להחזיר את הבמה למטה בכלל.

הזרוע המפרקית נותנת יתרון נוסף שמדגמים ישרים לא יכולים לספק: גישה לאזורים שיש לפניהם מכשול. חיפוי שמאחורי קנטר גגי, אזורים שמעל כניסה ראשית, רכיב שנמצא מאחורי מרפסת, כל אלה נגישים כאשר הזרוע יכולה לנוע גם אופקית ולא רק אנכית. ביקורת חיפוי שמשתמשת בזרוע מפרקית מכסה אזורים שגישה ישרה מפספסת לחלוטין.

בחירת הציוד הנכון לפי גובה וסוג הביקורת

פנים המבנה: תקרות, קורות ומרחבי גובה

דגמים חשמליים לחללים סגורים

אם הביקורת החיצונית דורשת גישה אנכית ואופקית לפנל, הביקורת הפנימית דורשת לעיתים קרובות גישה לתקרות גבוהות, לקורות חשופות ולאלמנטים קונסטרוקטיביים שנמצאים בגובה מרחב. מחסנים, אולמות, לובי בנייני ציבור, מפעלים, תחנות, כל אלה נבנים עם גבהים של 6 עד 12 מטר בחלל הפנימי.

ביקורת קורת פלדה בגובה 8 מטר בתוך מחסן דורשת גישה לא רק מעל, אלא גם לאורכה. מהנדס שמחפש סדקים, קורוזיה, שחיקה בחיבורים, צריך לעבור לאורך הקורה ממרחק עין. בימת הרמה חשמלית פנימית מאפשרת מעבר רציף לאורך קורות וצירי תקרה בלי להוציא את המכשיר מהחלל כלל.

ליפטר מציעה מספר דגמים חשמליים שמתאימים לעבודה פנימית: Mantall XE80N עם גובה עבודה של 7.79 מטר ונשיאה של 230 ק"ג, מספריים חשמליים 12 מטר עם גובה עבודה של 12 מטר ונשיאה של 350 ק"ג. שניהם חשמליים לחלוטין, ללא פליטת גזים, מה שמאפשר עבודה בחללים סגורים ללא הגבלות אוורור. לרשימה המלאה של במות הרמה מפרקיות חשמליות ניתן להיכנס לדף הקטגוריה.

שיקולי תמרון בחלל פנימי

יש להוסיף שיקול רוחב הפעולה בפנים: מדגם חשמלי שמסיע בצר, בין מדפים, בין עמודים, ובסביבה שלא תוכננה לתמרון ציוד, צריך להיות קומפקטי ברוחב וגמיש בפניות. המדגמים החשמליים הפנימיים של ליפטר תוכננו עם נפח תפעולי מינימלי בדיוק לצורך זה.

תכנון ביקורות רב-נקודתיות: זמן וציוד

איך לבחור ציוד לפרויקט ביקורת שלם

ביקורת מבנה שמכסה בניין שלם, חיפוי חיצוני, חלל פנימי, קירות גג ותשתיות טכניות, היא פרויקט שמחייב תכנון ציוד מוקדם. הטעות הנפוצה: להגיע לאתר עם ציוד גישה אחד ולגלות שהוא מתאים לחלק מהמשימה אבל לא לכולה.

תכנון נכון של ביקורת רב-נקודתית מתחיל בשאלה: אילו גבהים נדרשים, ובאיזה חלל? חיפוי חיצוני בגובה 14 מטר עם מכשולים לאורכו, זה Haulotte HA15IP עם הזרוע המפרקית. תקרות פנימיות של 8 מטר בחלל סגור, זה Mantall XE80N. אם יש גג שדורש גישה בדיזל ושטח לא אחיד, זה זרוע דיזל 16 מטר עם מנוע 4X4. לא כל הגבהים שווים, ולא כל המרחבים שווים.

ביקורת של בניין ציבורי גדול עשויה לדרוש שני מכשירים במקביל: אחד לחיצוניות ואחד לפנים. ליפטר מאפשרת השכרת מספר מכשירים לאותו פרויקט, עם אספקה מהיום למחר לאזורי הצפון והמרכז. כמה עולה במת הרמה לפרויקט כזה? הדף שלנו נותן תמונה ברורה על עלויות לפי גובה וסוג מכשיר.

ביקורות תקופתיות שוטפות: מתי להשכיר לתקופה ארוכה

תכנון לוח שנתי לניהול נכסים

חברות ניהול נכסים, קבלנים ראשיים, ועדי בתים בבניינים גדולים, ומהנדסי ביקורת שמנהלים מספר אתרים, מגיעים לשלב שבו ביקורות תקופתיות הופכות לשגרה. כל בניין שעומד בתפעול שוטף ומחייב ביקורת פעם בשנה, פעמיים בשנה, או לאחר אירועי מזג אוויר קיצוני, מייצר לוח זמנים קבוע של ימי עבודה בגובה.

כאשר תכנון הביקורות מצטבר לשבועיים ברצף או יותר, השכרה לתקופה ארוכה תהיה חסכונית יותר מהשכרת יום. ליפטר מאפשרת להגמיש את תנאי ההשכרה בהתאם לאורך הפרויקט, עם שירות 24 שעות ביממה למקרה של צורך בגיבוי מהיר. מי שמנהל לוח ביקורות שנתי מגלה שהזמנה מראש בתיאום עם ליפטר חוסכת גם כסף וגם זמן תיאום בלחץ.

תרחיש שכיח: חברת ניהול נכסים שאחראית על 10 בניינים שדורשים ביקורת שנתית. אם מרכזים את כל הביקורות לחודש אחד, אפשר לתכנן לוח עבודה שבו בימת ההרמה נמצאת באתר שלושה עד ארבעה ימים רצופים ואז עוברת לבניין הבא. כך מפחיתים את עלות ההובלה, מקצרים את זמן ההכנה, ומנצלים את הציוד בצורה יעילה הרבה יותר.

כלים לתכנון תקציב ביקורת שנתי

למי שמעוניין לתכנן תקציב לביקורות שנתיות, כדאי לעיין במחירון במות ההרמה של ליפטר, שנותן תמונה ברורה על עלויות השכרה לפי גובה, סוג מכשיר, ואורך ההשכרה.

בהתאם להנחיות המוסד לבטיחות וגיהות בנושא עבודות בנייה וביקורת מבנים, שימוש בציוד הרמה מאושר הוא תנאי מוקדם לביצוע ביקורת תקינה בגובה. ציוד ליפטר עומד בכל הדרישות הרלוונטיות.

רוצים לתכנן ביקורת מבנה עם הציוד הנכון?

המידע המובא במאמר זה מסופק כחומר רקע מקצועי בלבד. ביקורת מבנה חייבת להתבצע על ידי מהנדס מוסמך בהתאם לחוק הבטיחות בעבודה ותקנות הבנייה הישראליות.
